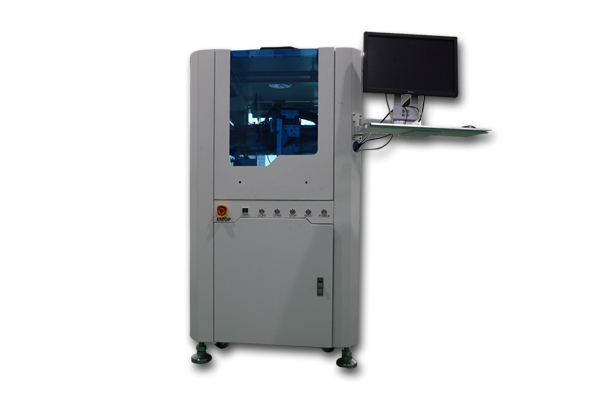

高速在线式单阀点胶机

产品属性

  • 所属分类:点胶设备
  • 产品编号:1561776912
  • 浏览次数:
  • 发布日期:2020-12-24
  • 产品概述
  • 性能特点
  • 技术参数

AN系列点胶系统具有明显的高性价比优势,可靠耐用,设计精简,适用于多规格的电路板、基材。配备简单的友好型操作软件,确保系统稳定可靠。该系统为芯片封装、底部填充、元件包封、电路板组装等消费类电子产品的点胶应用而设计,轨道可调节宽度,应用更广的产品。Anson在全国建立了广泛的支持与服务网络,为客户的开发,制造和产品创新,提供完整的点胶解决方案。


标配:

n  清洁装置·点胶阀·XY轴、Z轴基准点校正平台·供料装置·声光报警装置·喷头加热装置 ·气压稳定装置·单轨

选配:

n  低液位检测与报警·称重系统·激光测高·自动上下料装置·扫描枪·自动擦胶功能






n  具备高性能条件下的高性价比

n  搭载非接触式喷射阀,能实现更小的点胶直径,从而拓宽更广的适用领域

n  搭载非接触式喷射阀,能提高点胶一致性,减少材料浪费,提升产能和良率

n  成熟稳定的高速运动平台

n  控制软件操作简便,编程容易


规格

参数

设备标准尺寸

800*1200*1400mm   (W*D*H)(可订制)

轨道调宽

450mm×400mm(Max)

速度

Max   800mm/s(丝杠) Max1500mm/s(直线电机)

点胶精度

+/- 3%(气动) +/- 2%(压电)

线宽精度

+/-3%(气动) +/- 2%(压电)

位置精度

+/-0.025mm(丝杠) +/-0.015mm(直线电机)

重复精度

+/-0.01mm(丝杠) +/-0.008mm((直线电机))

CCD

>300W   pixel (可选)

最大工作频率

Max   280Hz (气动)  Max 1000 Hz(压电 )

喷嘴

50 μm~600 μm

点胶量

最少3   nl(气动)  最少0.5 nl (压电)

粘度范围

50–200,000 mPas(thixotropic)

称重系统

0.1mg/0.01mg (可选)
